Laboratorium Systemów Magazynowania Energii GEb_warsztat

Laboratorium Systemów Magazynowania Energii składa się z dwóch głównych części:

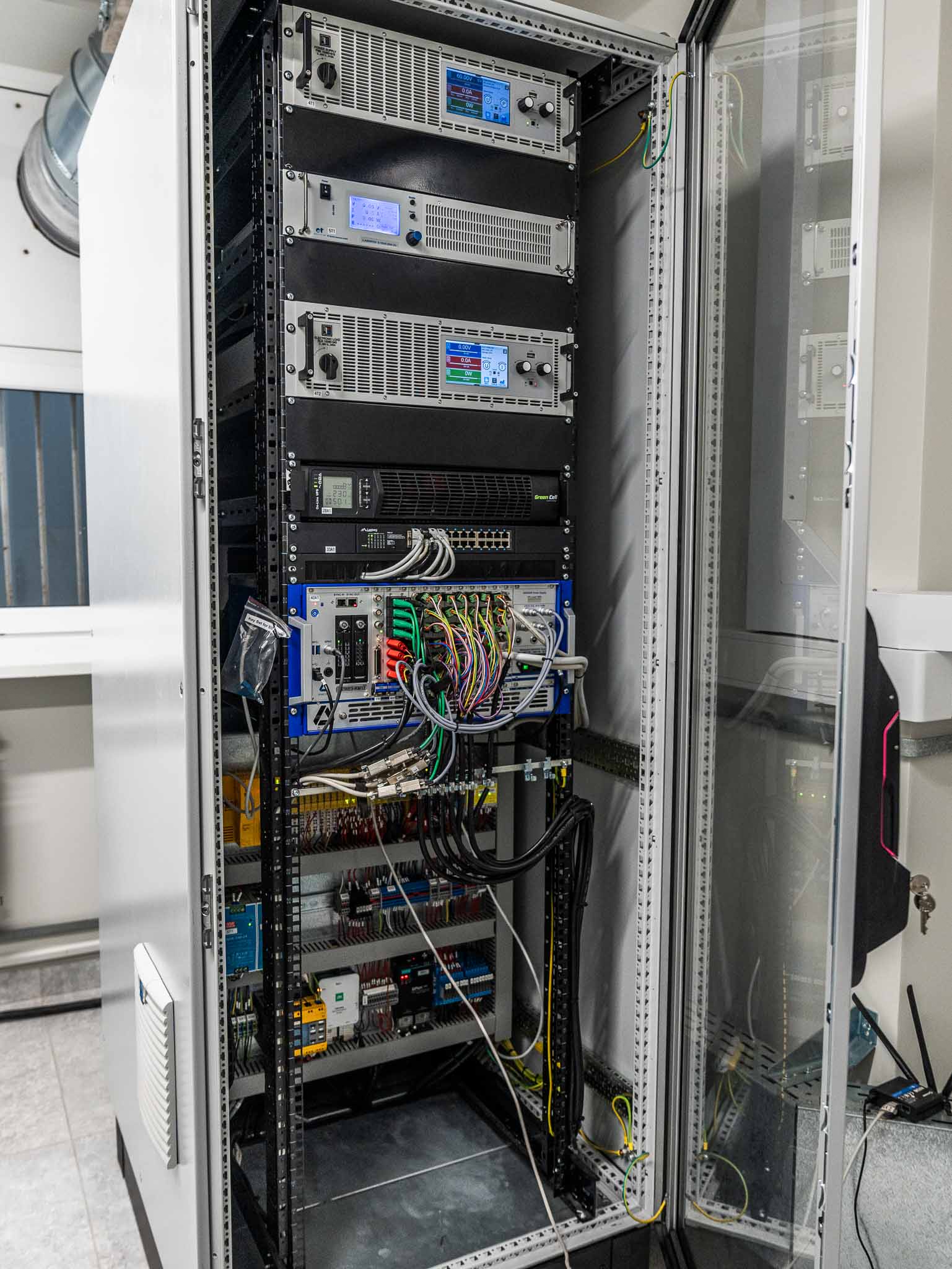

1. Stanowiska bateryjnego

Stanowisko służy głównie do rozładowania i ładowania systemów bateryjnych, baterii lub ogniw elektrochemicznych według zadanego profilu pracy. Stanowsiko posiada 3 niezależne tory zasilania do podłączenia różnych baterii; Tor 1: maksymalne napięcie 800 V, moc 120 kW, prąd 320 A; Tor 2: maksymalne napięcie 60V, moc 12 kW, prąd 200 A; Tor 3: maksymalne napięcie 5 V, prąd 200 A, moc 1 kW. Podczas testów istnieje możliwość pomiaru temperatury w 32 różnych punktach pomiarowych i rejestracji do 32 napięć na poszczególnych ogniwach baterii. Istnieje możliwość komunikacji z testowanym systemem bateryjnym za pomocą protokołu CAN, RS-485, 8 wejść i wyjść cyfrowych. Możliwe jest podłączenie i rejestracja sygnałów z innych czujników za pomocą 16 wejść analogowych o zakresie ±10 V. Stanowisko wyposażone jest również w 8 wyjść stycznikowych, do sterowania niewielkimi odbiornikami podczas testów np. wentylatory lub styczniki wykorzystywane podczas testów. Podczas testu istnieje możliwość symulacji zewnętrznych urządzeń pomiarowych lub sygnałów za pomocą 8 wyjść analogowych w zakresie ±10 V.

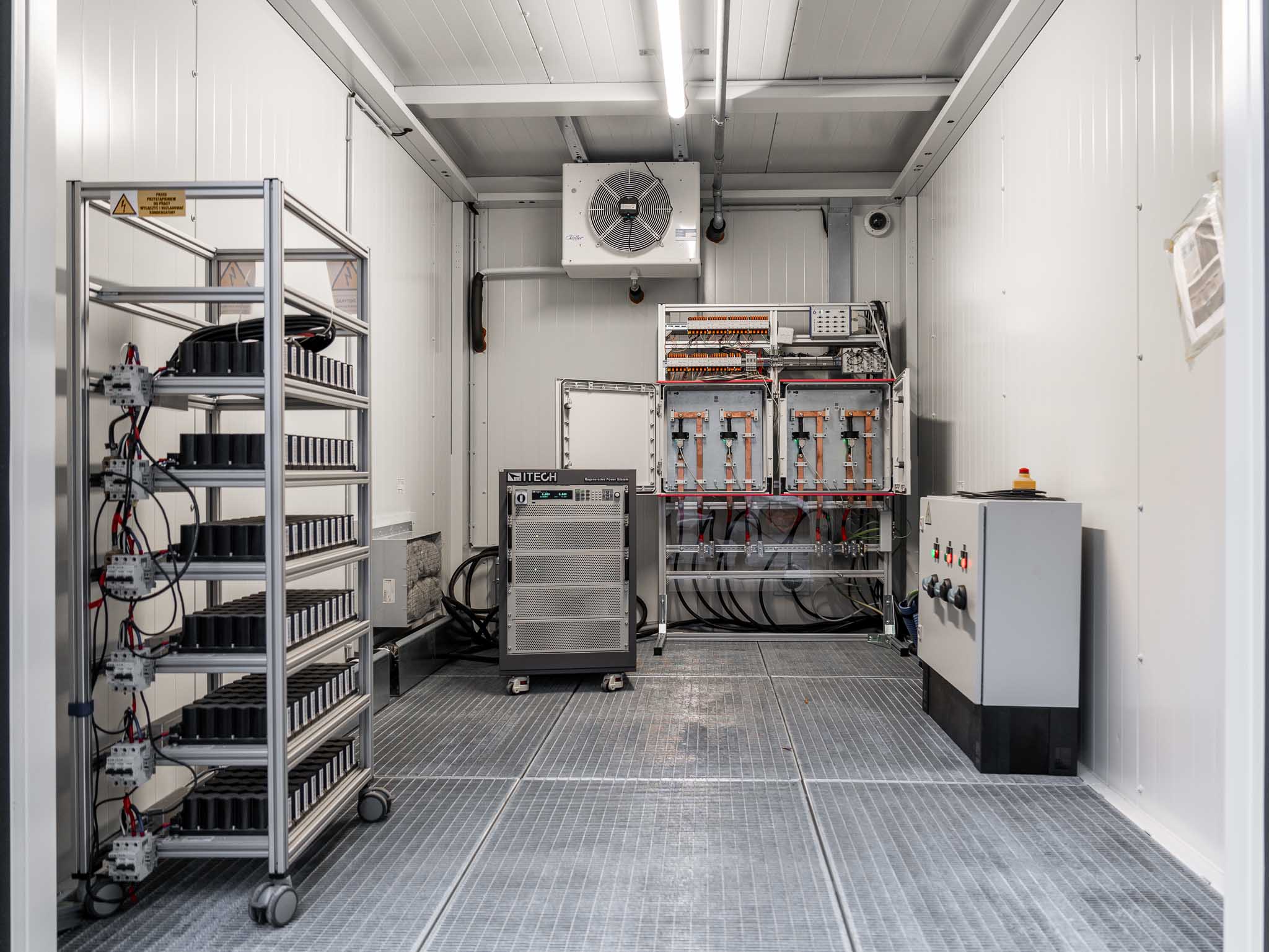

2. Kontenera do badań

Kontener przeciwpożarowy umożliwia testowanie dużych obiektów (np. baterie trakcyjne, układy energoelektroniczne) w stabilizowanej temperaturze otoczenia w nastawnym zakresie temperatur od 10ºCdo 40ºC przy kompensacji wydzielanej mocy cieplnej we wnętrzu do 15 kW. Przybliżone wymiary wewnętrznej przestrzeni (bez uwzględnienia dodatkowe zamontowanego osprzętu) to szerokość 2.5 m, długość 4 m i wysokość 2.5 m. Otwór drzwiowy o szerokości 190 cm i wysokości 195 cm.
